ত্রি-ফেজ চার-তার ফি-কন্ট্রোল স্মার্ট এনার্জি মিটার DT/SZY1218-D
প্রযুক্তিগত বৈশিষ্ট্য
একটি উচ্চ-গতি、উচ্চ-নির্ভুল AC ভোল্টেজ এবং কারেন্ট সংগ্রহ মডিউল অন্তর্ভুক্ত করে, উচ্চ নমুনা নির্ভুলতা এবং নির্ভুল、সময়সম্পর্কিত শক্তি মিটারিং নিশ্চিত করে;
সক্রিয় এবং প্রতিক্রিয়াশীল শক্তির জন্য সময়-অনুযায়ী (TOU) মিটারিং করতে সক্ষম, ডেটা স্টোরেজ ক্ষমতা সহ; একই সাথে RS485 এবং ইনফ্রারেড যোগাযোগ ফাংশন উভয়ই বৈশিষ্ট্যযুক্ত;
উত্তম ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যপূর্ণতা প্রদর্শন করে, উচ্চ-ভোল্টেজ স্পাইক、শক্তিশালী চুম্বকীয় ক্ষেত্র、তীব্র স্ট্যাটিক ইলেকট্রিসিটি এবং বজ্রপাতের সার্জ থেকে হস্তক্ষেপ সহ্য করতে সক্ষম; একটি শক্তিশালী তাপমাত্রা স্ব-অনুসরণ পরিসরও বৈশিষ্ট্যযুক্ত;
তিন-ফেজ সরবরাহ দ্বারা চালিত; যেকোনো একক ফেজে শক্তি উপস্থিত থাকলেই শক্তি মিটার সম্পূর্ণরূপে কার্যকর থাকে;
একটি অন্তর্নিহিত উচ্চ-নির্ভুল ঘড়ি চিপ এবং একটি ব্যাকআপ ব্যাটারি বৈশিষ্ট্যযুক্ত যা বিদ্যুৎ বন্ধ হওয়ার সময় ঘড়ির কার্যকলাপ বজায় রাখে, বিদ্যুৎ-ক্ষতি অবস্থার অধীনে ঘড়িটি সর্বাধিক 10 বছর পর্যন্ত কার্যকর থাকতে নিশ্চিত করে;
কম শক্তি খরচ;
জলরোধী এবং ফ্লেম-রিটার্ডেন্ট PVC উপাদান ব্যবহার করে একটি সিল করা ডিজাইন বৈশিষ্ট্যযুক্ত; একটি প্রাচীর-স্থাপিত কাঠামো গ্রহণ করে যা আকারে কমপ্যাক্ট এবং ইনস্টল করা সহজ।
কার্যনীতি
কার্যকালে、A、B、C ফেজের ভোল্টেজ এবং কারেন্ট একটি ডেডিকেটেড স্যাম্পলিং সার্কিট দ্বারা নমুনা নেওয়া হয় এবং পরবর্তীতে প্রসেসিংয়ের জন্য একটি মিটারিং চিপে প্রেরণ করা হয়। CPU তারপর প্রসেস করা ডেটা、প্রয়োজন অনুযায়ী、ডিসপ্লে মডিউল এবং যোগাযোগ মডিউলের মতো বিভিন্ন ডেটা আউটপুট ইউনিটে পাঠায়।
স্পেসিফিকেশন
|
DTZY1218-D |
সক্রিয়: B/C শ্রেণি; প্রতিক্রিয়াশীল: 2 শ্রেণি |
CT এর মাধ্যমে |
3×57.7/100 |
0.015-0.075(6) |
20000 |
|
CT এর মাধ্যমে |
3×220/380 |
0.015-0.075(6) |
6400 |
||
|
সক্রিয়: B শ্রেণি; প্রতিক্রিয়াশীল: 2 শ্রেণি |
সরাসরি সংযোগ |
3×220/380 |
0.2-0.5(60) |
400 |
|
|
0.4-1(100) |
400 |
||||
|
DSZY1218 |
সক্রিয়: B/C শ্রেণি; প্রতিক্রিয়াশীল: 2 শ্রেণি |
CT এর মাধ্যমে |
3×100V |
0.015-0.075(6) |
20000 |
উপরে তালিকাভুক্ত স্পেসিফিকেশনগুলি শুধুমাত্র আমাদের কোম্পানির স্ট্যান্ডার্ড স্টক আকারগুলি প্রতিনিধিত্ব করে; আমরা গ্রাহকদের নির্দিষ্ট প্রয়োজনীয়তা মেটাতে এই স্পেসিফিকেশনগুলি সংশোধন করতে সক্ষম।
প্রযুক্তিগত স্পেসিফিকেশন
শক্তি খরচ (রেফারেন্স অবস্থার অধীনে)
প্রতি ভোল্টেজ সার্কিট ফেজ: ≤ 1.5 W, 6 VA; প্রতি কারেন্ট সার্কিট ফেজ: বেস কারেন্ট (10 A এর কম) ≤ 0.2 VA; বেস কারেন্ট (10 A এর বেশি) ≤ 0.4 VA।
সময়রক্ষণ নির্ভুলতা
দৈনিক সময়রক্ষণ ত্রুটি ≤ 0.5 s/d (23°C এ); ত্রুটি ≤ 1.0 s/d (-30°C থেকে +70°C পরিসরের মধ্যে)।
ভোল্টেজ পরিসর (ফেজ লস না থাকলে)
নির্দিষ্ট অপারেটিং রেঞ্জ: 0.9 Un – 1.1 Un
এক্সটেন্ডেড অপারেটিং রেঞ্জ: 0.8 Un – 1.15 Un
লিমিট অপারেটিং রেঞ্জ: 0.7 Un – 1.15 Un
রেফারেন্স ফ্রিকোয়েন্সি: 50 Hz
ডেটা ব্যাকআপ ব্যাটারি
ভোল্টেজ: 3.6 V; ক্যাপাসিটি: ≥ 1.2 Ah; লাইফস্প্যান: ≥ 10 বছর
বিদ্যুৎ বন্ধ হওয়ার পর বিলিং ডেটার ধরে রাখার সময়: ≥ 10 বছর; অন্যান্য ডেটার ধরে রাখার সময়: ≥ 5 বছর।
বিদ্যুৎ বন্ধ হওয়ার সময় মিটার রিডিংয়ের জন্য ব্যাটারি
ভোল্টেজ: 6V; ক্যাপাসিটি: ≥1200mAh
পরিবেশগত অবস্থা
a) রেফারেন্স তাপমাত্রা এবং রেফারেন্স আর্দ্রতা
রেফারেন্স তাপমাত্রা: 23°C; রেফারেন্স আর্দ্রতা: 45%–75% RH
b) তাপমাত্রা পরিসর
স্বাভাবিক অপারেটিং তাপমাত্রা: -25°C থেকে 55°C
চরম অপারেটিং তাপমাত্রা: -40°C থেকে 70°C
ট্রান্সপোর্ট এবং স্টোরেজ তাপমাত্রা: -40°C থেকে 70°C
c) আপেক্ষিক আর্দ্রতা পরিসর
বার্ষিক গড় আপেক্ষিক আর্দ্রতা: <75%
30 দিনের জন্য আপেক্ষিক আর্দ্রতা (বছরের মধ্যে প্রাকৃতিকভাবে বিতরণ করা): ≤95%
অন্যান্য দিনে মাঝে মাঝে ঘটে এমন আপেক্ষিক আর্দ্রতা: ≤85%
মেকানিক্যাল প্যারামিটার
মাত্রা: 290mm × 170mm × 85mm (দৈর্ঘ্য × প্রস্থ × গভীরতা)
ওজন: প্রায় 2.5kg
আপারেন্স বর্ণনা এবং ইনস্টলেশন

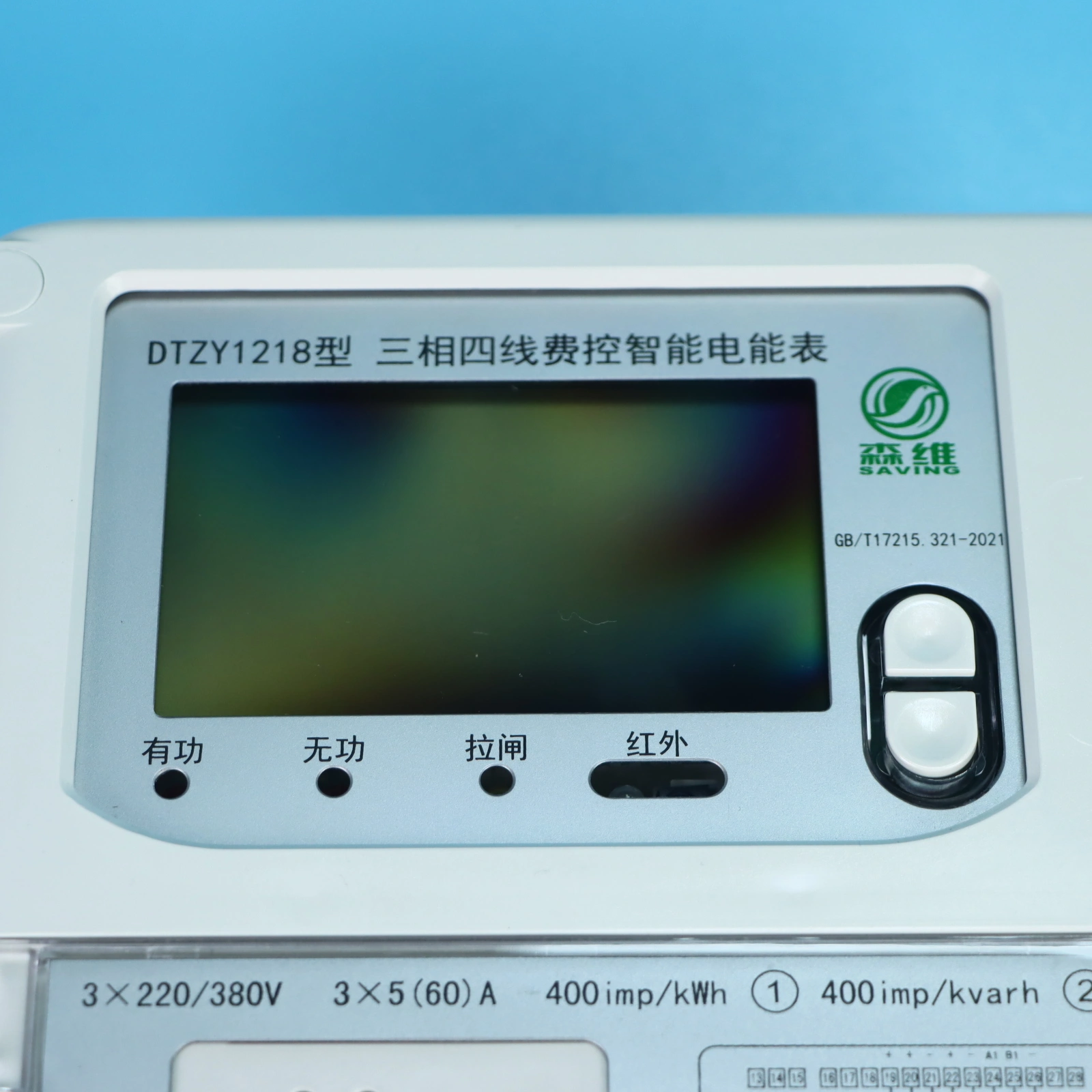

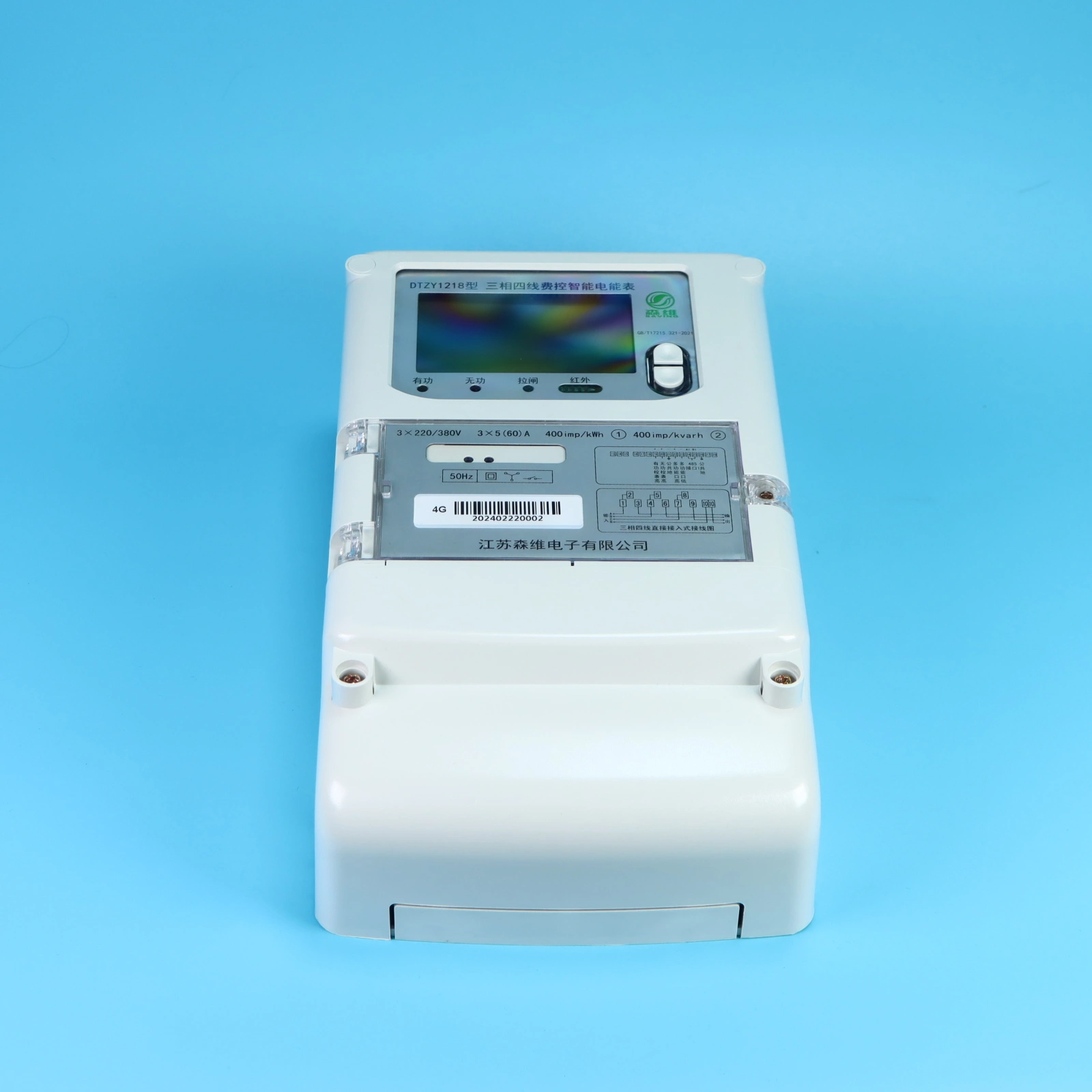

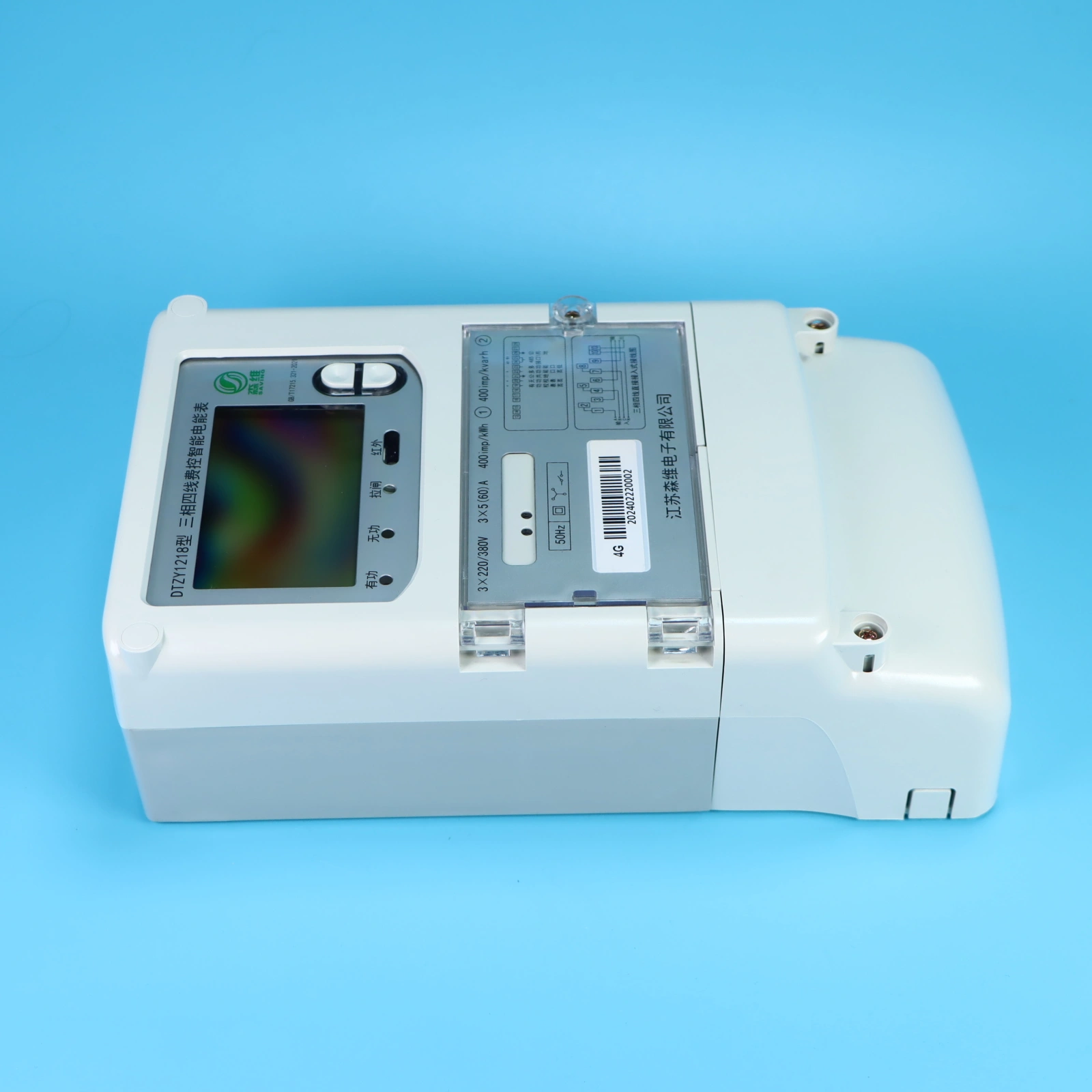

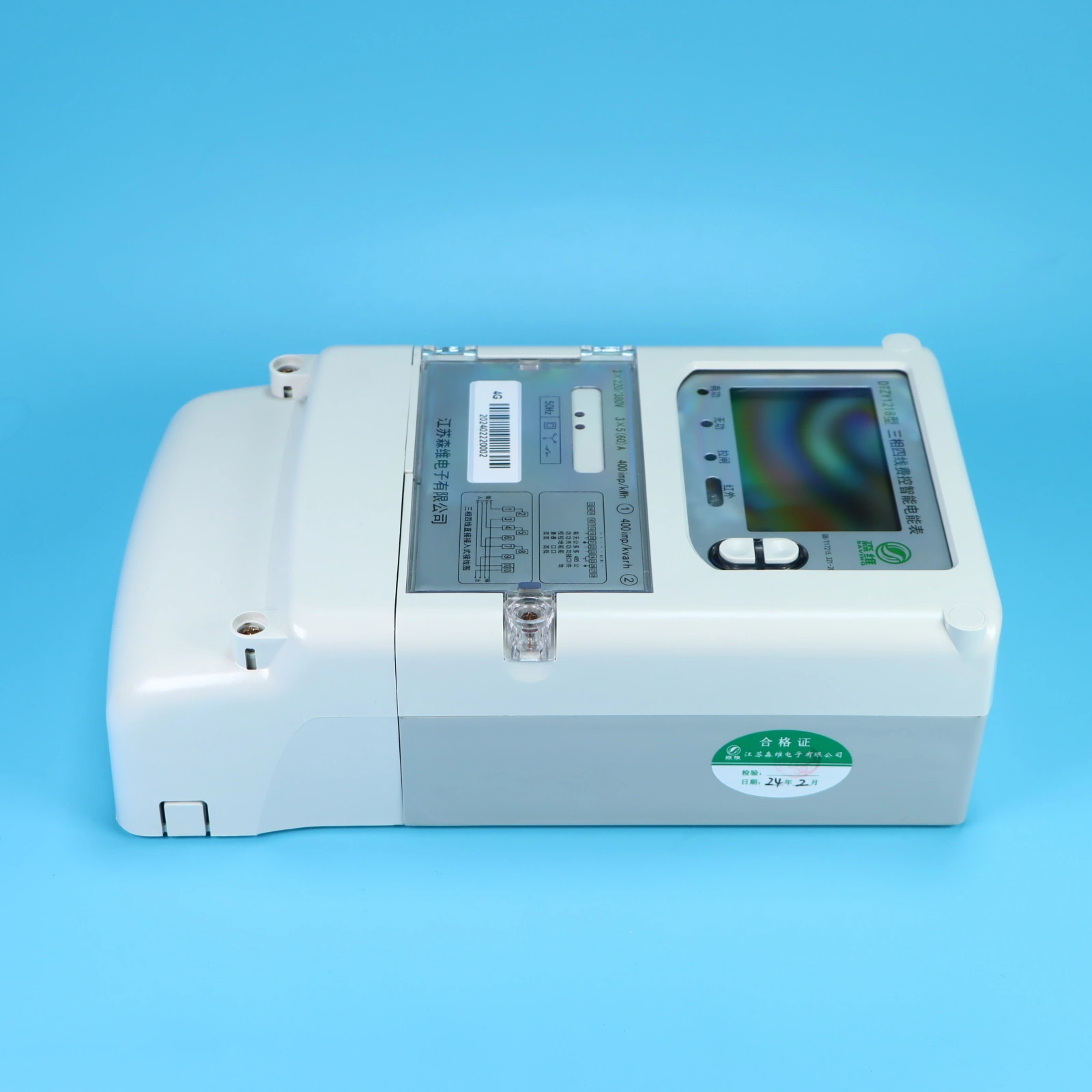

আপারেন্স বর্ণনা
এনক্লোজার ABS এবং পলিকার্বোনেট উপাদান থেকে নির্মিত; এটি মিটারের পরিষেবা জীবনের শেষে পুনর্ব্যবহারযোগ্য এবং প্রাসঙ্গিক পরিবেশগত নিয়মাবলী মেনে চলে। মিটারের কেস ডাবল ইনসুলেশন নিশ্চিত করে এবং ধুলো রক্ষা, জলরোধ, ফ্লেম-রিটার্ডেন্স এবং সাধারণ প্রবেশ সুরক্ষা সম্পর্কিত জাতীয় মানদণ্ড মেনে চলে। এটি একটি সৌন্দর্যপূর্ণ ডিজাইন、যুক্তিসঙ্গত কাঠামো এবং ইনস্টলেশন সহজতা বৈশিষ্ট্যযুক্ত।
স্বচ্ছ ফ্লিপ কভার খুলার পর、উপরের-ডান কোণে একটি ছোট অ্যাক্সেস প্যানেল পাওয়া যায়। এই প্যানেলটি খুললে একটি ব্যাটারি স্লট প্রকাশ পায় যাতে একটি 6V লিথিয়াম ব্যাটারি থাকে, যা বিদ্যুৎ বন্ধ হওয়ার সময় মিটারটি রিড করার জন্য শক্তি দেওয়ার জন্য ব্যবহৃত হয় (মিটারের অভ্যন্তরীণ সার্কিটে ইতিমধ্যেই একটি সোল্ডার করা 3.6V ঘড়ি ব্যাটারি থাকে যা অভ্যন্তরীণ ডেটার অখণ্ডতা বজায় রাখে এবং রিয়েল-টাইম ঘড়িটি চালু রাখে)। ব্যাটারি ইনস্টল করার সময়、কृপয় ধনাত্মক এবং ঋণাত্মক টার্মিনালের সঠিক অভিযোজনের দিকে খেয়াল রাখুন।
